Holzbau effizient planen
mit der SPEC Toolbox

Eine zentrale Plattform für den Holzbau

Die SPEC Toolbox ist eine online Bemessungs- und Planungsplattform für den modernen Holzbau. Sie unterstützt Ingenieure, Tragwerksplaner und Holzbauexperten bei der Planung und Überprüfung von Holzverbindungen und Bauteilen.
Die Verbindungen werden effizient, transparent und auf Grundlage der jeweils geltenden Bemessungsnormen geplant. Die Plattform kann ohne Download genutzt werden.

Auch die RAPID® Schrauben sind in die SPEC Toolbox integriert und können dort nach Eurocode 5 bemessen werden.

Teilgewinde:

  • RAPID® CS, 4 bis 12 mm, 30 bis 500 mm, YellWin 500+.
  • RAPID® WH, 6 bis 10 mm, 60 to 500 mm, YellWin 500+.
  • RAPID® DUAL, 8 bis 12 mm, 50 bis 400 mm, BlueWin.
  • RAPID® SSF, 6 bis 10 mm, 80 bis 400 mm, BlueWin 700+.
  • RAPID® Hardwood CS und WH, 8 mm, 80 bis 440 mm und 160 mm, BlueWin 700+

Vollgewinde:

  • RAPID® FT CS, Halbspitze (HSP), 8 bis 12 mm, 120 bis 1000 mm, YellWin 500+.
  • RAPID® FT CL, Voll- oder Halbspitze, 6 bis 10 mm, 80 bis 1000 mm, YellWin 500+.
  • RAPID® T-Lift, Vollspitze, 12 und 16 mm, 60 bis 600 mm, BlueWin.
Die RAPID® Schrauben eignen sich für Verbindungen in Vollholz, Brettschichtholz, BSP/CLT und Furnierschichtholz. Je nach Ausführung sind auch Holz-Stahl-Verbindungen, Schrägverschraubungen und Verstärkungen möglich. Für Hartholz und Buchen-Furnierschichtholz stehen spezielle RAPID® Hardwood Schrauben zur Verfügung.
Jetzt online planen

Wichtige Bemessungshinweise


Die Bemessung in der SPEC Toolbox berücksichtigt auch besondere Anwendungsfälle im Holzbau:
  • BSP-Schmalseiten: Für die Breit- und Schmalseiten gelten unterschiedliche Mindest-, Rand- und Endabstände. Die Schmalseite wird mit eigenen Auszieh- und Lochleibungswerten bemessen. Zusätzlich wird der Ausziehwinkelterm mit dem Faktor 0,9 berücksichtigt.
  • Mehrschichtige Holzbauteile: Bei Brettschichtholz und BSP werden die durchdrungenen Holzlagen berücksichtigt. Der Systembeiwert steigt dabei von 1,00 bei einer Lage auf 1,15 bei sechs oder mehr verschraubten Lagen.
  • Schrauben nahe der Faserrichtung: Bei Schrauben mit einem Durchmesser von 4 bis 16 mm und einem Einbauwinkel von weniger als 15° zur Faserrichtung sind mindestens vier Schrauben je Verbindung erforderlich. Die Gewindeeinschraubtiefe muss dabei mindestens dem 20-Fachen des Schraubendurchmessers entsprechen.
  • Sonderregel für einzelne Schrauben: Eine einzelne Schraube ist nur bei axialer Beanspruchung und einem Winkel von mindestens 15° zur Faserrichtung zulässig. In diesem Fall wird die Tragfähigkeit halbiert.
  • Hartholz und Buchen-LVL: Für RAPID® Hardwood CS und WH stehen separate Kennwerte für Hartholz und Buchen-Furnierschichtholz zur Verfügung. Die Bemessung basiert dabei auf Rohdichten von 620 beziehungsweise 730 kg/m³.

In der SPEC Toolbox

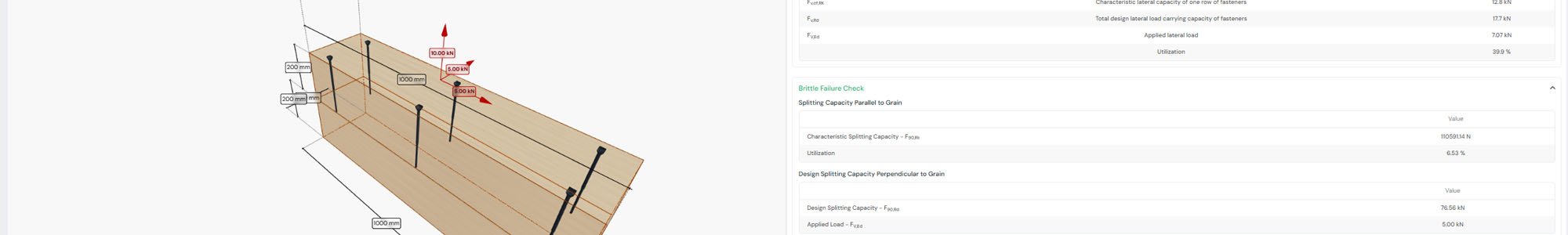

Die integrierten RAPID® Schrauben können direkt im Schraubenrechner und in verschiedenen Bemessungsmodulen der SPEC Toolbox ausgewählt werden. Dazu gehören unter anderem:
  • Platte-zu-Platte-Verbindungen
  • Decke-zu-Wand- und Wand-zu-Wand-Verbindungen
  • Boden-zu-Wand-Verbindungen
  • Balken-zu-Balken- und Balken-zu-Stütze-Verbindungen
  • Rippendecken
Die Vollgewinde RAPID® Schrauben FT stehen zusätzlich für Verstärkungsnachweise zur Verfügung, beispielsweise bei Ausklinkungen, Durchbrüchen und Querdruck. Damit lassen sich Druck-, Zug- und Schubverstärkungen quer zur Faserrichtung bemessen.

Bemessungsnormen

Die RAPID® Schrauben werden in der SPEC Toolbox nach EN 1995-1-1 (Eurocode 5) bemessen. Unterstützt werden die Ausgaben 2004 und 2025. Die Kennwerte basieren auf ETA-12/0373; axial beanspruchte Schrauben werden gemäß Abschnitt 8.7.2 nachgewiesen.

Häufig gestellte Fragen

Ja. Die Bemessung kann kostenlos direkt im Browser durchgeführt werden. Es ist kein Download und keine zusätzliche Softwarelizenz erforderlich.

Integriert ist das RAPID® Schraubensystem für die Regionen Europa und Australien. Für Europa umfasst die Integration neun RAPID® Schraubenfamilien mit unterschiedlichen Durchmessern, Längen und Ausführungen.

Andere in der ETA aufgeführte Produktreihen – beispielsweise StarDrive GPR, StarDrive, SP oder bestimmte Edelstahlausführungen – sind derzeit nicht Bestandteil der Integration. Auch RAPID® T-Con-Schrauben für Holz-Beton-Verbundsysteme sind nicht enthalten, da sie separat bewertet werden.

Die Bemessung der Schmid RAPID®-Schrauben erfolgt in Europa nach Eurocode 5 (EN 1995-1-1). Axial beanspruchte Schrauben werden gemäß Abschnitt 8.7.2 nachgewiesen.

Grundlage der Bemessung sind die technischen Kennwerte aus ETA-12/0373. Die derzeit verwendete Fassung wurde am 30. März 2022 geändert und ersetzt die vorherige Ausgabe vom 23. Dezember 2020. Die Daten stammen direkt aus den veröffentlichten technischen Unterlagen von Schmid Schrauben und werden bei Änderungen der technischen Bewertung erneut überprüft.

Für den australischen Markt ist zusätzlich eine Bemessung nach AS 1720.1 möglich.

Ja. In der SPEC Toolbox können integrierte CLT-, Brettschichtholz- und LVL-Produkte verschiedener Anbieter ausgewählt werden. Die Bemessung berücksichtigt dabei die tatsächlichen charakteristischen Eigenschaften und die Rohdichte des gewählten Holzbauteils.
