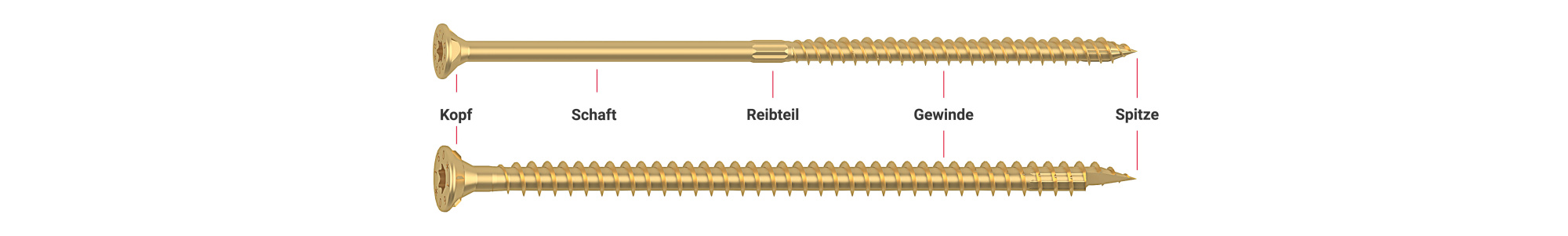

Teilgewinde vs. Vollgewinde
Teilgewinde Schrauben

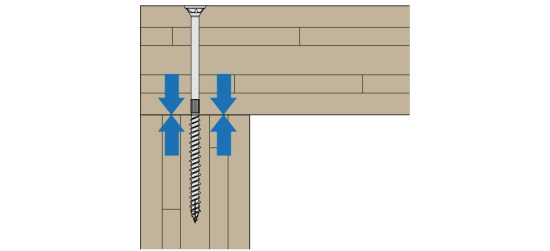

Holz-Holz-Verbindungen
RAPID® Teilgewindeschrauben ermöglichen eine stabile Verbindung zweier Bauteile. Das Gewinde muss hierbei vollständig im unteren Bauteil (2) eingebettet sein. Teilgewindeschrauben ziehen das obere Bauteil (1) während des Einschraubvorgangs fest auf das untere Bauteil (2). Bei axialer Belastung sind das Durchziehen des Kopfes und das Herausziehen des Gewindes (Ausziehen) zu berücksichtigen.
Abscheren
Teilgewindeschrauben werden vorwiegend für Holz-Holz-Verbindungen eingesetzt. Ein Einsatzbereich sind auf Abscheren beanspruchte Holz-Holz-Verbindungen, wie beispielsweise Anschlüsse von Decken- und Wandelementen aus Brettsperrholz.

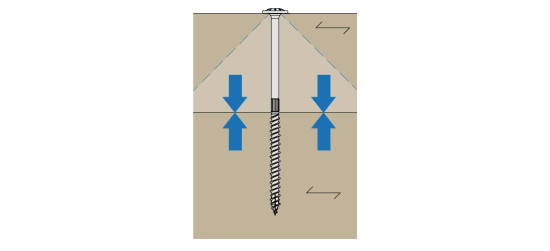

Druckverteilung
Für Schraubpressverklebungen werden Teilgewindeschrauben mit Tellerkopf wie z.B.: die RAPID® WH eingesetzt, um einerseits Lagesicherheit und andererseits eine möglichst gleichmäßige Druckverteilung in der Klebefuge zu ermöglichen.

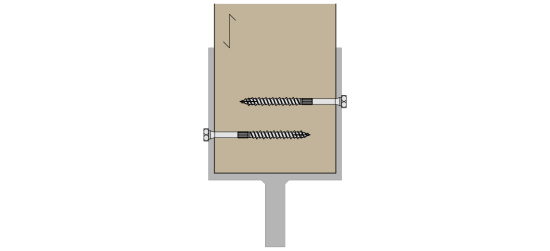

Metall-Holz-Verbindungen
In Verbindungen mit Stahlblechen finden beispielsweise die robusten RAPID® Dual Schrauben für die Lagesicherung von Pfosten in entsprechenden Stahlschuhen Einsatz.
Vollgewinde Schrauben
Anwendungen
RAPID® FT Schrauben werden für vielseitige Verbindungsarten verwendet. Bei Verbindungen von Metall mit Holz oder von Holz mit Holz werden die Schrauben senkrecht zur Oberfläche oder schräg angebracht und als aktive Befestigungselemente bezeichnet. Zur Verstärkung der Tragfähigkeit von Holzelementen werden die Schrauben als passive Befestigungselemente eingesetzt, um die Zug- oder Druckfestigkeit bei Ausklinkungen, Durchbrüchen und dgl. zu erhöhen.

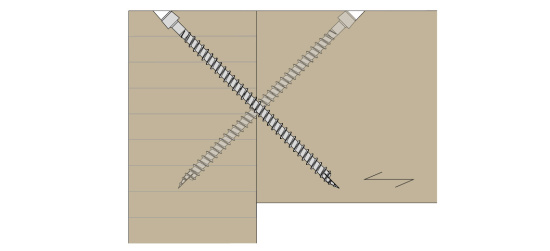

Schraubenkreuz
Bei klar in eine Richtung wirkenden Beanspruchungen sind einsinnig gerichtete Schrauben sinnvoll, da sich in diesen Fällen die Traglast durch Reibungswiderstände in den Bauteilfugen erhöht. Für allgemeine Beanspruchungsrichtungen können Schraubenkreuze angeordnet werden. Weitere Anwendungen sind Bauteilverstärkungen bei Querzugbeanspruchungen oder bei hohen Schubspannungen.

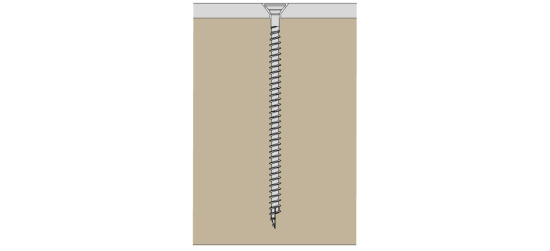

Auflagerverstärkungen
Durch den Einsatz von RAPID® FT CS Schrauben in Verbindung mit Auflagerblechen kann die Tragfähigkeit im Auflagerbereich querdruckbeanspruchter Holzbauteile deutlich gesteigert werden.
Außenliegenden Stahllaschen
Als weiteres Anwendungsbeispiel sind Verbindungen mit außenliegenden Stahllaschen zu nennen. Dabei werden Stahlbleche als Laschen mit entsprechenden Bohrungen für einen satten Sitz der Schraubenköpfe versehen und die Schrauben für gleichmäßige Lastabtragung drehmomentengesteuert eingeschraubt. Querzugbeanspruchungen in den Holzbauteilen sind durch Übergreifen der Schraubenspitzen zu vermeiden.
